Міні-лазерний модуль UWB DML LK-NYSD
- Мініатюрний дизайн
- Direct Modulation
- High-Dynamic-Range
- Смуга пропускання 18 ГГц
- Low threshold current
- Висока вихідна потужність
- 7pin butterfly package with SMA connector
- Operating case temperature: -40 to 70℃
- Підвищена надійність
- Low RIN
Опис Продукту*
LK-NYSD laser is a compact, directly modulated DFB laser designed for superior performance in linear fiber optic communication systems. It is capable of emitting wavelengths at 1310nm, 1550nm, and CWCM. These lasers serve as a superior substitute to coaxial cable systems for transmitting signals at 12 GHz or 18 GHz frequencies.
It enhance the reliability of microwave communication networks by preserving the integrity of the RF signal during transmission. Due to these characteristics, this laser products significantly boost signal quality across a broad spectrum of applications, such as antenna remoting, telemetry, timing and reference signal distribution, and measurement and delay lines.
LK-NYSD laser features an integrated optical isolator, thermoelectric cooler (TEC), thermistor, laser diode chip, and monitor photodiode, all of which are sealed within a 7-pin butterfly package to ensure hermetic protection.
Технічні характеристики
Абсолютний максимальний рейтинг
| Параметр | Symbol | мінімум | Максимум | Блок |
| Laser diode forward current | If | - | 120 | mA |
| Laser diode reverse voltage | V | - | 1 | V |
| Front power | Pf | - | 20 | дБм |
| PD reverse voltage | V | - | 15 | V |
| Forward current (PD) | Im | - | 2 | mA |
| робоча температура | До | -40 | +70 | ° C |
| Температура зберігання | Ts | -55 | +85 | ° C |
| Storage relative humdity | Sr | - | 85 | % |
Electrical / Optical Characteristics (TC = 22±3℃)
| Параметр | Symbol | Стан тесту | Мін | Typ | Макс | Одиниці | Примітка: |
| Довжина хвилі | λ | IF= Iop, T = Top | 1310nm, 1550nm, CWDM - |
nm | обраний | ||
| частота | - | X band | 0.1 | - | 12 | ГГц | - |
| Ku band | 1 | - | 18 | ||||
| Оптична вихідна потужність | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold current | Ith | - | - | - | 10 | mA | - |
| Operation current | Iop | - | - | 55 | 100 | mA | - |
| Робоча напруга | Vop | - | - | 1.5 | 2.5 | V | - |
| Ефективність схилу | SE | - | 0.2 | - | - | З / п | - |
| Side-mode suppression ratio | СМСР | IF=Iop | 30 | - | - | dB | - |
| Шум відносної інтенсивності | RIN | - | - | -150 | -130 | дБ / Гц | - |
| Bandwidth (-3dB, I=60mA) | S21 | X band | - | 12 | - | ГГц | - |
| Ku band | - | 18 | - | ||||
| Return loss（VSWR） | КСВ | X band | - | - | 2 | dB | - |
| Ku band | - | - | 2.2 | ||||
| Input 1 dB Compression | - | - | 15 | - | - | дБм | - |
| Thermistor Resistance | Rth | при 25°C | - | 10 | - | Км | - |
| TEC current | It | - | - | - | 1.2 | A | 2 |
| TEC voltage | Vt | - | - | - | 2.5 | V | 2 |
| Capacitance (PD) | Ct | - | - | - | 20 | pF | - |
| Моніторинг струму | Im | - | 0.10 | - | 2.0 | mA | - |
| Dark current (PD) | Id | - | - | - | 50 | nA | - |
Примітки:All laser chips come from wafers that have been certified using a representative lot of devices that must achieve an acceptable yield for burn-in.
1. Laser temperature set 25℃, bias current at 55mA
2. Operation case temperature -40~70℃
● Typical Curve
Figure 1. LK-NYSD Series laser X band S-curve

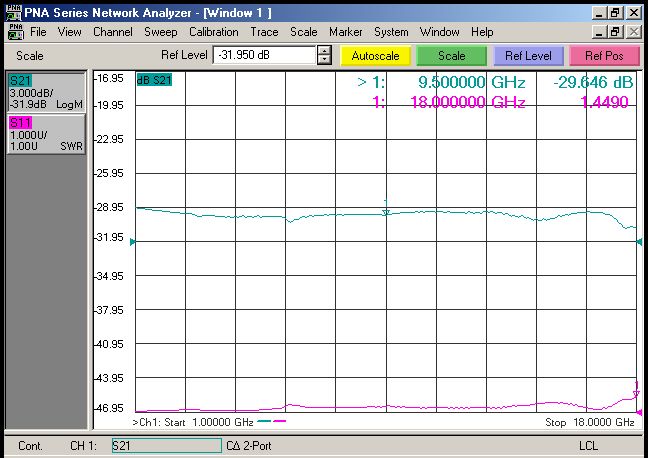

Figure 2. LK-NYSD Series laser Ku band S-curve
● Typical Spectrogram

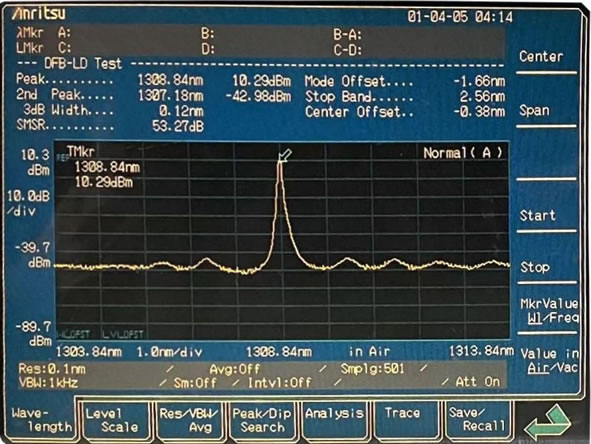

Figure 3. LK-NYSD Series laser Spectrogram - band 1nm
Figure 4. LK-NYSD Series laser Spectrogram - band 10nm
● Dimension

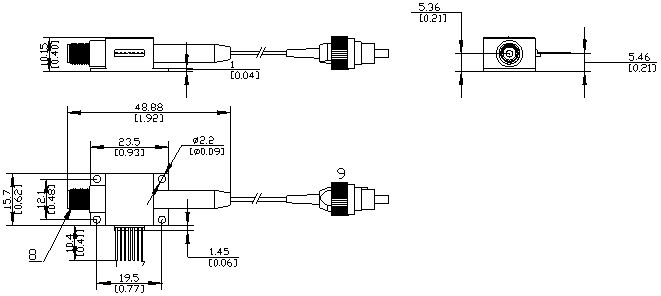

Figure 5. Dimension of LK-NYSD Series
● Definition of Pin
| пункт | Визначення | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Опис | PD- | PD+ | LD- | Термістор | Термістор | TEC- | TEC+ | ВЧ вихід | Optical input输入 |
| тип | -- | -- | -- | -- | -- | -- | -- | СМА-К | FC / APC |
● ORDER INFORAMTION
Sheet 1：
| Модель | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Довжина хвилі (нм) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
Sheet 2：
| Модель | частота |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Sheet 3：
| Модель | Type of optical connector | Зауваження |
| N | Індивідуальні | |
| A | FC / APC | Standard 9/125μm single mode fiber |
| P | FC / PC | Standard 9/125μm single mode fiber |
додатків
High-Speed Data Communications
Antenna Remoting
Cellular and PCS Networks
Analog RF links transmission
Військовий зв'язок
Tracking, Telemetry, and Control
Телеметричні системи
Військові та оборонні системи
