LK-HPPD-Ku Високопотужний збалансований фотодетектор на основі InGaAs
- Широка смуга пропускання
- Вбудований Bias-T
- постійний струм
- Герметично закритий роз'єм SMA
- Низький темновий струм, високе співвідношення сигнал/шум.
- Малий форм-фактор.
Опис Продукту*
The High-Speed Balanced Photodetector (HPPD-Ku) is a precision optoelectronic device tailored for digital and analog applications. This module integrates an InGaAs PIN photodiode with a spectral response range from 1250 to 1650 nanometers, inclusive of the necessary matching electronics to ensure signal integrity and performance.
LK-HPPD-Ku is capable of delivering a bandwidth of 18 gigahertz, making it suitable for high-speed data transmission applications. It operates on a +5-volt power supply, aligning with standard power requirements for stability and efficiency。 The module is compatible with standard single-mode 9/125-micrometer optical fibers, ensuring seamless integration with existing fiber infrastructure. The Radio Frequency (RF) output port is equipped with an SMA-compatible connector, which is impedance-matched to 50 ohms, facilitating optimal signal transfer and minimizing signal loss.
Технічні характеристики
| Типовий та абсолютний максимальний рейтинг | ||||
|---|---|---|---|---|
| Параметр | Сим. | Typ | рейтинг | Блок |
| Діапазон температур зберігання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Діапазон робочих температур корпусу | TC | 25 | -40 ~ +85 | ℃ |
| Напруга зміщення | VR | +5 | +5 ～ +9 | V |
| Оптична вхідна потужність | Pin | +10 | +17 | дБм |
| Оптична потужність вигорання | PB | - | +20 | дБм |
| Температура паяння свинцю | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Electrical / Optical Characteristics ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Параметр | Sym | Стан тесту | Значення параметрів | Блок | |
| Діапазон довжин хвиль | λ | - | 1000 ～ 1650 | nm | |
| Діапазон частот | - | - | Ku - Band | - | |
| Мала пропускна здатність сигналу | f-3dB | TC = 22 ± 3℃ | 0.8 ～ 18 | ГГц | |
| Відповідальність | Re | VR , Pin =1 мВт | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Плоскостність амплітуди | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Оптична потужність насичення | Ps | VR , λ = 1550 nm Модульований змінний струм |
+17 | дБм | |
| Темна течія | Id | VR | ≤ 10 | nA | |
| Вихідна потужність насичення радіочастот | Pз | - | -10 | дБм | |
| Вихідний опір | RL | - | 50 | Ω | |
● Типові криві відгуку
(VR, λ=1550 нм, TC =25 ºC, Pin=0 дБм)
（ Ku - Band Photodetector Frequency Response）

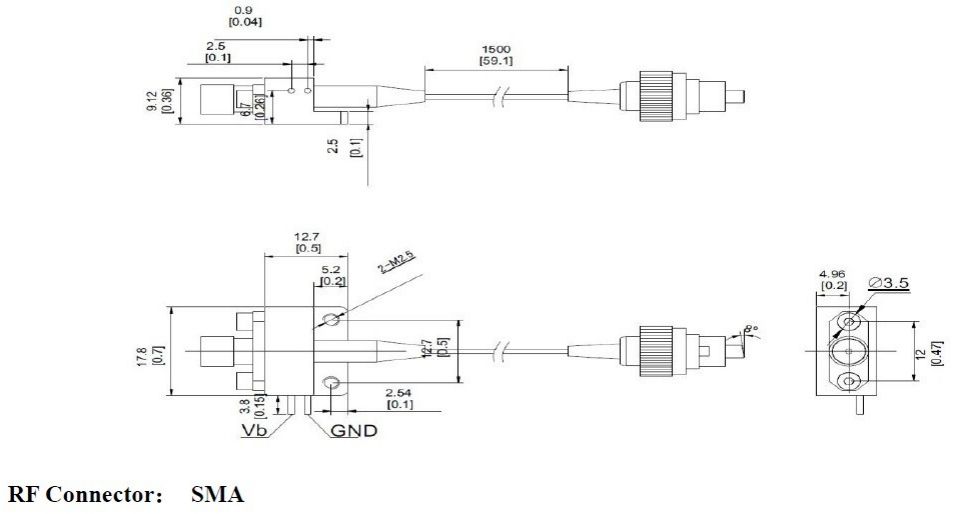

● Dimension and Pins ( Unit: mm[inch] )
●Інформація про замовлення
Аркуш 1：
| код | Аналогова пропускна здатність |
| KU | 0.8 ～ 18GHz |
Аркуш 2：
| код | Тип роз'єму | Зауваження |
| N | Без роз'єму | Single-mode 9 / 125 μm fiber pigtail |
| A | ФК / БТР | |
| P | ФК / ПК |
● Запобіжні заходи
The fiber bending radius no less than 20 mm for avoiding fiber damaged.
Перед підключенням оптоволокна до оптоелектронної схеми переконайтеся, що його з'єднувальна грань чиста.
Під час зберігання, транспортування та використання потрібен відповідний захист від електростатичної електрики.
Усі наші стандартні фотодетектори можна налаштувати в модулі!
додатків
Волоконно-оптичний зв'язок
Обробка радіолокаційної інформації
Електронна війна
Високошвидкісне тестування та вимірювання сигналів
Безпека та нагляд
