LK-AMPD-S Високошвидкісний мікрохвильовий фотодетектор на основі InGaAs
- Висока швидкість, широка пропускна здатність
- Вбудований Bias-T
- Гібридний інтегрований O/E
- Високий коефіцієнт посилення, низький рівень шуму, широкосмуговий зв'язок
- Герметично закритий роз'єм SMA
- Низький темновий струм, високе співвідношення сигнал/шум.
- Малий форм-фактор.
Опис Продукту*
LK-AMPD-S is a hybrid of an InGaAs photodiode and a low-noise amplifier, designed for a wide optical response from 1000 to 1650nm and offering a 15 dB RF gain. It delivers high-speed performance with bandwidths of 12GHz and 18GHz, and is powered by a +5V supply.
This module is compatible with standard single-mode 9/125μm fiber and has an SMA connector with a 50 ohm impedance match.
LK-AMPD-S is hermetically sealed for environmental protection and has a lightweight design, with a mass of less than 23 grams. It is compliant with the Restriction of Hazardous Substances (RoHS) Directive 2.0, ensuring environmental sustainability and adherence to stringent safety standards.
Технічні характеристики
| Типовий та абсолютний максимальний рейтинг | ||||
|---|---|---|---|---|
| Параметр | Сим. | Typ | рейтинг | Блок |
| Діапазон температур зберігання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Діапазон робочих температур корпусу | TC | 25 | -40 ~ +85 | ℃ |
| Напруга зміщення | VR | +5 | +5 ～ +9 | V |
| Оптична вхідна потужність | Pin | 0 | +10 | дБм |
| Оптична потужність вигорання | PB | - | +13 | дБм |
| Температура паяння свинцю | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричні/оптичні характеристики (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметр | Sym | Стан тесту | Значення параметрів | Блок | ||
| Діапазон довжин хвиль | λ | - | 1000 ～ 1650 | nm | ||
| Діапазон частот | - | - | X-діапазон | Ку-діапазон | - | |
| Мала пропускна здатність сигналу | f-3dB | TC = 22 ± 3℃ | 0,3 ～ 12 | 0,3 ～ 19.5 | ГГц | |
| Відповідальність | Re | VR =+5 В, Пin =10 мВт | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Плоскостність амплітуди | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Оптична потужність насичення | Ps | VR =+ 5 V, λ = 1550 nm Модульований змінний струм |
10 | дБм | ||
| RF Signal Gain（Typical） | G | - | 15 ± 1 | dB | ||
| Вихідна потужність насичення радіочастот | Pз | - | +3 | дБм | ||
| Вихід VSWR | КСВ | - | ≤ 2 | - | ||
| Вихідний опір | RL | - | 50 | Ω | ||
● Типові криві відгуку
（ Fig . 1 X - Band Photodetector Frequency Response）

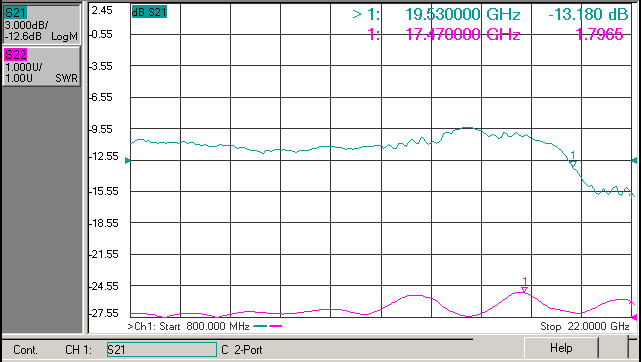

(Рис. 2. Частотна характеристика фотодетектора Ku-діапазону)

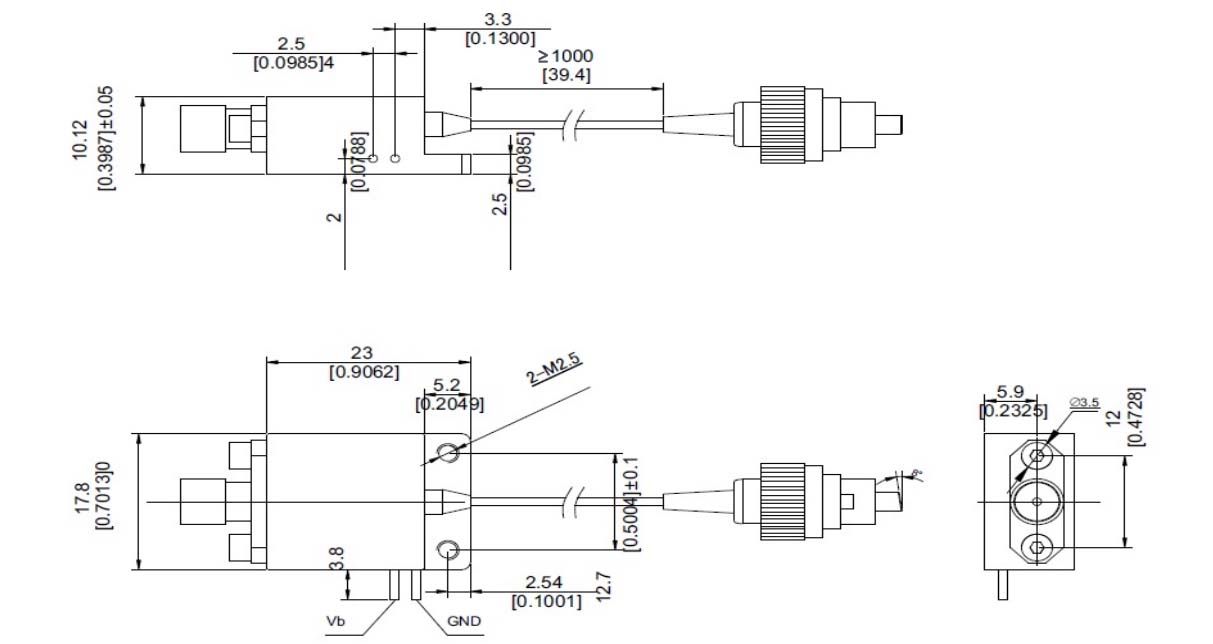

●Dimension and Pins ( Unit:mm[ inch] )
Радіочастотний роз'єм: SMA
●Інформація про замовлення
Аркуш 1：
| код | Посилення радіочастотного сигналу | Зауваження |
| S | 15 дБ | Типова та центральна частота |
Аркуш 2：
| код | Аналогова пропускна здатність |
| X | 0,3 ～ 12 ГГц |
| Ku | 0. 8 ～ 19.5 GHz |
Аркуш 3：
| код | Тип роз'єму | Зауваження |
| N | Без роз'єму | Одномодовий оптоволоконний пігтейл 9/125 мкм |
| A | ФК / БТР | |
| P | ФК / ПК |
● Запобіжні заходи
Радіус вигину волокна не менше 20 мм, щоб уникнути пошкодження волокна.
Перед підключенням оптоволокна до оптоелектронної схеми переконайтеся, що його з'єднувальна грань чиста.
Під час зберігання, транспортування та використання потрібен відповідний захист від електростатичної електрики.
Усі наші стандартні фотодетектори можна налаштувати в модулі!
додатків
Обробка радіолокаційної інформації
Електронна війна
Вимірювання антени
Волоконно-оптичний зв'язок
Безпека та нагляд
