Мікрохвильовий лазерний модуль DFB CWDM LK-NYCMD

Лазер прямої модуляції DFB
Високий динамічний діапазон
Довжина хвилі: CWCM
Смуга пропускання 18 ГГц
Низький пороговий струм
Висока вихідна потужність
7-контактний корпус типу "метелик" з роз'ємом SMA
Робоча температура корпусу: від -40 до 70℃
Підвищена надійність

ЗАПИТ

+ 86 29 88244373

[захищено електронною поштою]

Опис Продукту*

Лазер LK-NYCMD — це високопродуктивний лазер із розподіленим зворотним зв'язком (DFB) з прямою модуляцією, розроблений для лінійного волоконно-оптичного зв'язку для застосувань, що потребують надзвичайно широкої смуги пропускання. Ця серія слугує чудовою заміною коаксіальних кабельних систем для передачі високочастотних сигналів на частоті 12 ГГц або 18 ГГц.

Зберігаючи цілісність радіочастотного сигналу в його первісному вигляді, серія LK-NYCMD підвищує надійність мереж мікрохвильового зв'язку. Завдяки цим характеристикам, серія значно покращує якість сигналу в широкому спектрі застосувань, таких як дистанційне керування антеною, телеметрія, розподіл сигналів синхронізації та опорних сигналів, а також системи вимірювання та ліній затримки.

LK-NYCMD містить оптичний ізолятор, термоелектричний охолоджувач (TEC), термістор, лазерний діодний чіп та фотодіод монітора, всі з яких герметично запечатані в міцному 7-контактному корпусі типу «метелик» для забезпечення герметичного захисту та підтримки оптимальної продуктивності.

Технічні характеристики

Абсолютний максимальний рейтинг
Параметр	Symbol	мінімум	Максимум	Блок
Прямий струм лазерного діода	I_f	-	120	mA
Зворотна напруга лазерного діода	V	-	1	V
Фронтальна потужність	P_f	-	20	дБм
Зворотна напруга ЧД	V	-	15	V
Прямий струм (PD)	I_m	-	2	mA
робоча температура	T_o	-40	+70	° C
Температура зберігання	T_s	-55	+85	° C
Відносна вологість при зберіганні	S_r	-	85	%

Оптичні та електричні характеристики (Tc=25°C)
Параметр	Symbol	Стан тесту	Мін	Typ	Макс	Одиниці	Примітка:
Довжина хвилі	λ	I_F = I_OP, Т = Т_OP	1270	CW	1390	nm	варіант
частота	-	Варіант X	0.3	-	12	ГГц	-
частота	-	Варіант Ку	0.8	-	18	ГГц	-
Оптична вихідна потужність	P	I_F=I_op	-	10	-	mW	1
Пороговий струм	I_th	λ: CWDM	-	10	-	mA	-
Робочий струм	I_op	λ: CWDM	-	55	100	mA	-
Робоча напруга	V_op	λ: CWDM	-	1.5	2.5	V	-
Ефективність схилу	SE	-	0.2	-	-	З / п	-
Коефіцієнт придушення бічних мод	СМСР	λ: CWDM, I_F=I_op	30	-	-	dB	-
Шум відносної інтенсивності	R_IN		-	-	-130	дБ / Гц	-
Смуга пропускання (-3 дБ, I=60 мА)	S₂₁	Варіант X	-	12	-	ГГц	-
Смуга пропускання (-3 дБ, I=60 мА)	S₂₁	Варіант Ку	-	18	-	ГГц	-
Зворотні втрати	КСВ	Варіант X	-	-	2	dB	-
Зворотні втрати	КСВ	Варіант Ку	-	-	2.2	dB	-
Вхідна компресія 1 дБ			15	-	-	дБм	-
Опір термістора	R_th	При 25С	-	10	-	Км	-
струм TEC	I_t	-	-	-	1.2	A	2
Напруга TEC	V_t		-	-	2.5	V	2
Ємність (PD)	C_t		-	-	20	pF	-
Моніторинг струму	I_m	-	0.10	-	2.0	mA	-
Темновий струм (PD)	I_d		-	-	50	nA	-

Примітки:Усі лазерні чіпи виготовляються з пластин, сертифікованих з використанням репрезентативної партії пристроїв, які повинні досягати прийнятного коефіцієнта вигоряння.

1. Температура лазера встановлена на 25℃, струм зміщення 55 мА

2. Робоча температура корпусу -40~70℃

● Типові дані

(λ: CWDM, TC = 25 ℃)

(Рис. 1 Дані X-діапазону S11 та S22)

(Рис. 2 Дані Ku-діапазону S11 та S22)

● Електрична схема

Номер ліда	функція
1	Термістор
2	Термістор
3	ЛД-(зміщення)
4	PD+
5	PD-
6	Охолоджувач+
7	Охолоджувач-
8	ЛД-(РФ)
9	Земля

● Контурні креслення (одиниця вимірювання: мм)

РЧ-роз'єм: SMA

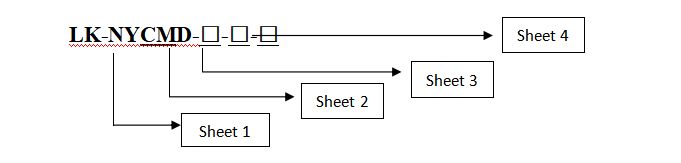

● Інформація для замовлення

信图片 _20241129153552

Аркуш 1：

код	Типова довжина хвилі
CM	Мультиплексор CWDM з грубим поділом довжини хвилі, 7-контактний корпус типу "метелик"

Аркуш 2：

код	Аналогова пропускна здатність
X	0.1 ～ 12 ГГц
Ku	1～ 18 ГГц

Аркуш 3：

код	W1	W2	W3	W4	W5	W6	W7
Довжина хвилі (нм)	1270	1290	1310	1330	1350	1370	1390

Аркуш 4：

код	Тип роз'єму	Зауваження
A	ФК / БТР	Одномодовий оптоволоконний пігтейл 9/125 мкм, 0.9 мм, довжина 1 м
S	SC / APC
N	Без роз'єму

● Запобіжні заходи

Радіус вигину волокна не менше 20 мм, щоб уникнути пошкодження волокна.
Перед підключенням оптоволокна до оптоелектронної схеми переконайтеся, що його з'єднувальна грань чиста.
Під час зберігання, транспортування та використання потрібен відповідний захист від електростатичної електрики.

додатків

Високошвидкісний обмін даними
Дистанційне керування антеною
Стільникові та PCS-мережі
Передача аналогових радіочастотних каналів
Військовий зв'язок
Відстеження, телеметрія та контроль
Телеметричні системи
Військові та оборонні системи
