LK-NYDMT Надширокосмуговий передавач з прямою модуляцією
- Високошвидкісний лазер з прямою модуляцією DFB:
- Надширокосмуговий (краще ніж 18 ГГц)
- Довжина хвилі: DWDM (ITU)
- Відмінний коефіцієнт придушення побічних мод
- Високоінтегрована, модульна упаковка
- Високий динамічний діапазон
- Висока вихідна потужність
- Робоча температура корпусу: (-40℃～70℃)
Опис Продукту*
Передавач LK-NYDMT складається з кількох ключових компонентів, включаючи високошвидкісний лазер із розподіленим зворотним зв'язком (DFB) з прямою модуляцією, схему автоматичного регулювання оптичної потужності, схему автоматичного регулювання температури, схему стабілізації перетворення напруги, схему моніторингу та індикації. Цей передавач забезпечує змінну довжину хвилі відповідно до стандартів щільного мультиплексування з поділом довжин хвиль (DWDM) ITU.
Він пропонує смугу пропускання модуляції, що перевищує 18 ГГц, і може досягати вихідної потужності до 10 мВт. Працюючи від одного позитивного джерела живлення, передавач LK-NYDMT підтримує стабільну роботу в діапазоні напруги від +7 В до +36 В. Передавач розроблений з кількома перевагами, такими як мінімальний відносний шум інтенсивності, відмінна стабільність вихідної довжини хвилі та високий рівень вихідної потужності.
Крім того, передавач LK-NYDMT оснащений розширеною функцією індикації, яка візуально підтверджує стан як джерела живлення, так і оптичного виходу потужності, забезпечуючи роботу системи в межах оптимальних параметрів. Ця функція є важливою для моніторингу системи в режимі реального часу та швидкого виявлення експлуатаційних аномалій.
Технічні характеристики
Абсолютний максимальний рейтинг
| Параметр | Symbol | мінімум | Тип. | Максимум | Блок |
| Температура зберігання | TSTG | -55 | +25 | +85 | ℃ |
| робоча температура | TC | -40 | +25 | +70 | ℃ |
| Вхідна потужність радіочастотного сигналу1 | Pin | - | +10 | +20 | дБм |
| Напруга | Vin | +7 | +12 | +36 | V |
(1) Режим роботи безперервної хвилі (CW).
Оптичні та електричні характеристики (TC = 22±3℃)
| Параметр | Symbol | стан | мінімум | Тип. | Максимум | Блок |
| Довжина хвилі | λ | - | DWDM (ITU) - |
nm | ||
| Частота (3 дБ) | f3dB | X діапазон | 0.1 | - | 12 | ГГц |
| Ку-група | 1 | - | 18 | |||
| Світлова вихідна потужність | P | - | 5 | 10 | - | mW |
| Шум відносної інтенсивності | РІН | - | - | - | -155 | дБн/Гц |
| Втрати на відбиття (КСХН) | КСВ | X діапазон | - | - | 2 | - |
| Ку-група | - | - | 2.2 | |||
| Вхідна компресія 1 дБ | - | - | +13 | +15 | - | дБм |
Блок живлення (TC = 22±3℃)
| Параметр | мінімум | Тип. | Максимум | Блок |
| Напруга | +7 | +12 | +36 | V |
| Поточний(2) | 0.07 | 0.1 | 1 | A |
(2) Умови випробування: Vн=+12 В.
● Типова крива відгуку
Рисунок 1. Типова крива відгуку передавача LK-NYDMT-X
Рисунок 2. Типова крива відгуку передавача LK-NYDMT-Ku
● Типова спектрограма
Рисунок 3. Типова спектрограма передавача LK-NYDMT

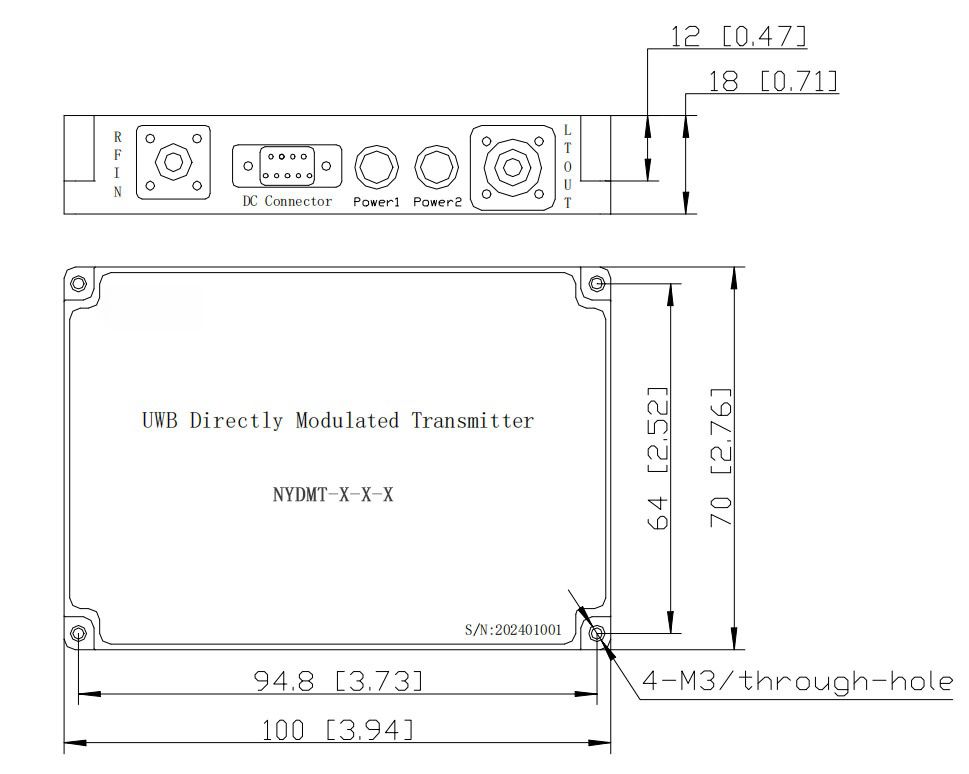

● Одиниця розміру: мм [дюйм]
Рисунок 4. Розміри передавача LK-NYDMT
Радіочастотний роз'єм: SMA
Роз'єм живлення: J30J-9-ZKP
● Контакт блоку живлення
| Параметр | Опис | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Напруга | + 12V | NC | GND | NC | |||||
● інформація для замовлення
Аркуш 1：
| Symbol | Опис |
| DM | DWDM (щільне мультиплексування з поділом довжин хвиль) 7-контактний корпус типу "метелик" |
2 Sheet
| Symbol | Опис |
| X | 0.1 ～ 12 ГГц |
| Ku | 1 ～ 18 ГГц |
Аркуш 3:
| Канал | Частота (ТГц) | Центральна довжина хвилі (нм) | Канал | Частота (ТГц) | Центральна довжина хвилі (нм) | |
| C01 | Бажана власна довжина хвилі ALK-NY | C37 | 193.7 | 1547.72 | ||
| C02 | Не-ITU, 1547 нм – 1560 нм | C38 | 193.8 | 1546.92 | ||
| C03 | Не-ITU, 1557 нм – 1560 нм | C39 | 193.9 | 1546.12 | ||
| C04 | Не-ITU, 1530 нм – 1560 нм | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Аркуш 4：
| Symbol | Тип роз'єму | Опис |
| N | Індивідуальні | Індивідуальні |
| A | ФК / БТР | Стандартне волокно SM 9/125 мкм |
| P | ФК / ПК | Стандартне волокно SM 9/125 мкм |
додатків
Антена та радар
Система електронної протидії
Передача аналогових радіочастотних каналів
Широкосмуговий бездротовий зв'язок
Базова станція мобільного зв'язку
