Оптичний передавач Ka-діапазону LK-NY30E
- Надширокосмуговий (краще ніж 35 ГГц)
- DWDM
- Високий динамічний діапазон
- Висока вихідна потужність
- Шум низької відносної інтенсивності (RIN)
- Доступні кілька режимів роботи
- Робоча температура корпусу: (-40℃～70℃)
Опис Продукту*
LK-NY30E Series Ka-Band Optical Transmitter is primarily made up of several key components, include high-power laser light source, ultra-wideband LiNbO3 intensity modulator, voltage stabilization conversion circuit, driving circuit, monitoring and indication circuit.
This transmitter operates within the ITU-standard dense wavelength division multiplexing (DWDM) spectrum for its modulated optical signal output. It boasts a modulation bandwidth that exceeds 35GHz and is capable of producing an output optical power of up to 10mW, with a stable output light wavelength.
LK-NY30E Series operates on a single positive power supply voltage, maintaining robust performance within a voltage range from +12V to +36V. Additionally, the transmitter is equipped with an integrated indication function that provides real-time feedback on the status of the power supply and optical power output, ensuring reliable operation and ease of monitoring.
Технічні характеристики
Абсолютний максимальний рейтинг
| Параметр | Symbol | мінімум | Тип. | Максимум | Блок |
| Температура зберігання | TSTG | -55 | +25 | +85 | ℃ |
| робоча температура | TC | -40 | +25 | +70 | ℃ |
| Вхідна потужність радіочастотного сигналу1 | Pin | - | +15 | +25 | дБм |
| Напруга | Vin | +12 | +12 | +36 | V |
(1) Режим роботи безперервної хвилі (CW).
Оптичні та електричні характеристики (TC = 22±3℃)
| Параметр | Symbol | мінімум | Тип. | Максимум | Блок | Примітка: |
| Довжина хвилі | λ | 1527.99 | - | 1563.05 | nm | Стандарт МСЕ |
| Частота (3 дБ) | f3dB | 2 | - | 35 | ГГц | - |
| Світлова вихідна потужність | P | 10 | - | - | mW | - |
| Шум відносної інтенсивності | РІН | - | - | -155 | дБн/Гц | - |
| Втрати на відбиття (КСХН) | КСВ | - | - | 2.5 | - | - |
| Вхідна компресія 1 дБ | - | +17 | - | - | дБм | - |
Блок живлення (TC = 22±3℃)
| Параметр | мінімум | Тип. | Максимум | Блок |
| Напруга | +12 | +12 | +36 | V |
| Поточний(2) | 0.4 | 0.7 | 1.2 |
A |
(2) Умови випробування: Vн=+12 В.
● Типова крива відгуку
Figure 1 LK-NY30E Ka-Band Transmitter Typical Response Curve

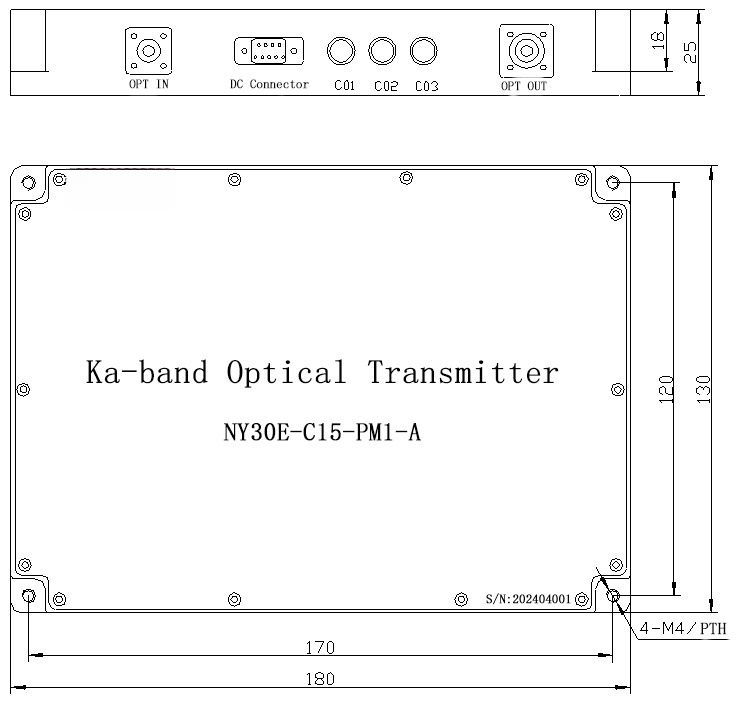

● Одиниця розміру: мм [дюйм]
Рисунок 2 Розміри передавача LK-NY30E
Радіочастотний роз'єм: SMA
Роз'єм живлення: J30J-9-ZKP
● Контакт блоку живлення
| Параметр | Опис | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Напруга | Vin | NC | GND | NC | |||||
● інформація для замовлення
Аркуш 1：
| Symbol | Опис |
| 30E | Ka-band External modulation transmitter |
Аркуш 2：
| код | Частота (ТГц) | Довжина хвилі (нм) | код | Частота (ТГц) | Довжина хвилі (нм) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Аркуш 3:
| Symbol | Опис |
| PM1 | Панда Волокно |
| PM2 | Еліптичне волокно |
Аркуш 4：
| Symbol | Опис |
| CM | Налаштування користувача |
| A | FC / APC |
додатків
Антена та радар
Сатком
Система електронної протидії
Передача аналогових радіочастотних каналів
Широкосмуговий бездротовий зв'язок
Базова станція мобільного зв'язку
система DWDM
Розподілені радіолокаційні системи
