Лазерний модуль DML DFB LK-NYC10D
- Лазерна технологія DML DFB
- Довжина хвилі DWDM стандарту ITU
- Високий динамічний діапазон
- Смуга пропускання краща за 10 ГГц
- Відмінна стабільність довжини хвилі
- Робоча температура (-40℃～70℃)
Опис Продукту*
Лазерний модуль DML LK-NYC10D — це вдосконалений оптичний приймач-передавач, ретельно зібраний з лазером із розподіленим зворотним зв'язком (DFB) з прямою модульованою лазерною системою (DML), схемою автоматичного регулювання оптичної потужності, схемою автоматичного регулювання температури, схемою стабілізації перетворення напруги та схемою індикації моніторингу.
Цей високошвидкісний лазер DML DFB розроблений для роботи в спектрі довжин хвиль стандарту ITU для щільного мультиплексування з поділом довжин хвиль (DWDM), що забезпечує відповідність міжнародним телекомунікаційним протоколам. Смуга модуляції перевищує 10 ГГц, що забезпечує можливості високошвидкісної передачі даних. Модуль здатний видавати вихідну потужність понад 5 мВт, що є важливим для підтримки цілісності сигналу в різних мережевих інфраструктурах.
Живлячись від одного позитивного джерела живлення, модуль серії LK-NYC10D розроблений для стабільної роботи в діапазоні напруги від +7 В до +36 В. Крім того, модуль оснащений системою індикації функціонального стану, яка забезпечує зворотний зв'язок у режимі реального часу про нормальність джерела живлення та оптичного вихідного сигналу, підвищуючи надійність системи та спрощуючи діагностику.
Технічні характеристики
Абсолютний максимальний рейтинг
| Параметр | Symbol | мінімум | Тип. | Максимум | Блок |
| Температура зберігання | TSTG | -55 | +25 | +85 | ℃ |
| робоча температура | TC | -40 | +25 | +70 | ℃ |
| Вхідна потужність радіочастотного сигналу1 | Pin | - | +10 | +20 | дБм |
| Напруга | Vin | +7 | +12 | +36 | V |
(1) Безперервна хвиля (CW)
Оптичні та електричні характеристики (TC = 22±3℃)
| Параметр | Symbol | Стан тесту | мінімум | Тип. | Максимум | Блок | Зауваження |
| Довжина хвилі | λ | - | 1527.99 | - | 1563.05 | nm | Стандарт МСЕ |
| Частота (3 дБ) | f3dB | S діапазон | 0.1 | - | 3.5 | ГГц | - |
| С діапазон | 0.1 | 8.5 | ГГц | - | |||
| Оптична вихідна потужність | P | - | 5 | 10 | - | mW | - |
| Шум відносної інтенсивності | РІН | - | - | - | -155 | дБн/Гц | - |
| КСВ | КСВ | - | - | - | 2 | ||
| Вхідна компресія 1 дБ | - | - | +13 | +15 | - | дБм | - |
Блок живлення (TC = 22±3℃)
| Параметр | мінімум | Тип. | Максимум | Блок |
| Напруга | +7 | +12 | +36 | V |
| Поточний(2) | 0.07 | 0.1 | 1 | A |
(2) Умови випробування: Vн=+12 В.
● Типові дані

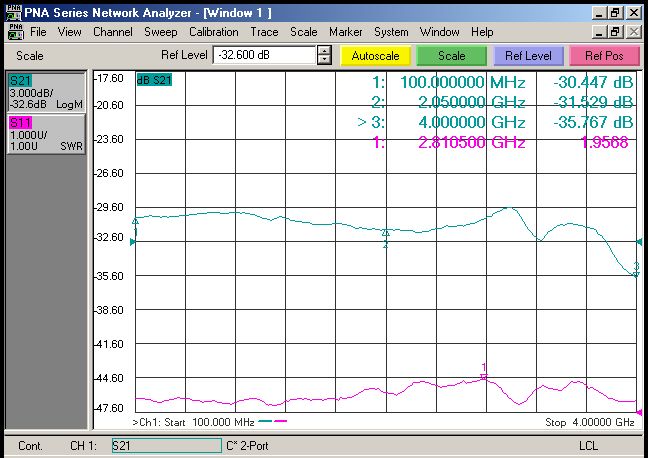

Рис. 1 Типова крива частоти лазера LK-NYC10D-S DML DFB

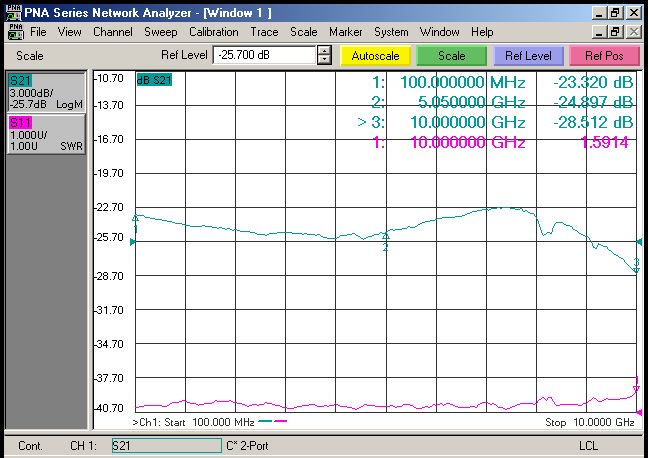

Рис. 2 Типова крива частоти лазера LK-NYC10D-C DML DFB
● Типова спектральна крива

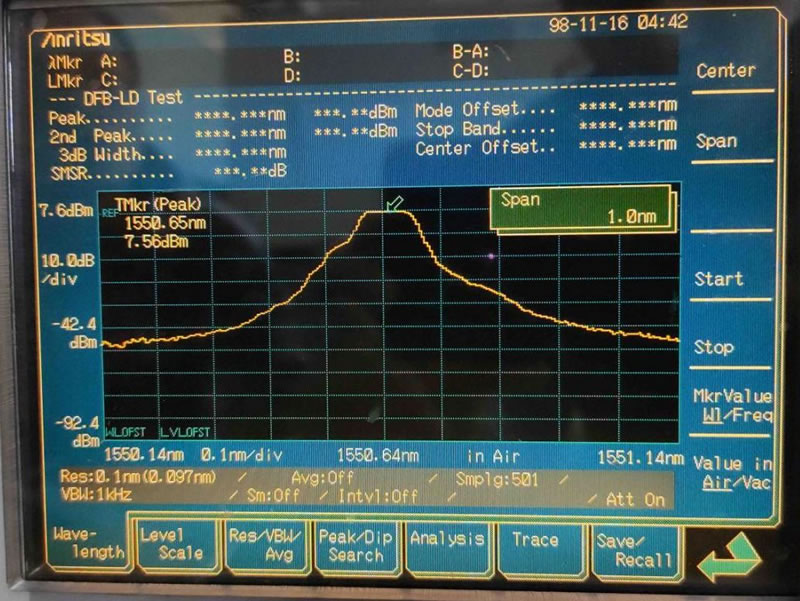

Рис. 3. Типова спектральна крива лазера LK-NYC10D DML DFB
● Одиниця розміру: мм [дюйм]
Рисунок 4. Розміри лазерного модуля LK-NYC10D DML DBF
Радіочастотний роз'єм: SMA
Роз'єм живлення: J30J-9-ZKP
● Інформація про замовлення
Аркуш 1：
| Модель | Типова довжина хвилі |
| S | 0.1 ～ 3.5 ГГц |
| C | 0.1 ～ 8.5 ГГц |
2 Sheet
| NO. | Частота (ТГц) | Довжина хвилі (нм) | NO. | Частота (ТГц) | Довжина хвилі (нм) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Аркуш 3：
| Модель | з'єднувач | Зауваження |
| N | Немає | Фланець |
| A | ФК / БТР | Стандартне волокно SM 9/125 мкм |
| P | ФК / ПК | Стандартне волокно SM 9/125 мкм |
додатків
Дистанційне керування антеною
Стільникові та PCS-мережі
Передача аналогових радіочастотних каналів
Відстеження, телеметрія та контроль
Широкосмуговий бездротовий зв'язок
Система DWDM
Бездротовий транспортний зв'язок
