Оптична лінія затримки та оптичний симулятор серії LK-D-SS-06-T
- Пропускна здатність до 6.5 ГГц
- Високий динамічний діапазон
- Широке застосування температур
- Відгук з низькою амплітудою
- Індивідуальні затримки часу
Опис Продукту*
Leveraging the cutting-edge Microwave-photonic technology, the LK-D-SS-06-T series optical delay line and optical simulator are engineered to provide exceptional performance in applications such as radar testing, signal processing, phased antenna array operations, antenna simulation, and phase noise testing. This advanced system is capable of operating across the entire P/L/S/C bandwidth with minimal insertion loss, ensuring high dynamic range and robust electro-magnetic isolation. It also supports triple transit signals that are immeasurable, a feature that sets it apart in the realm of high-precision optical and microwave signal processing
Технічні характеристики
Електричні / Оптичні характеристики
| Параметр | Значення параметрів | Блок | Зауваження | ||
| Мін | типовий | Макс | |||
| Діапазон частот | 0.1 | - | 6.5 | ГГц | |
| Плоскостність амплітуди | - | ± 2 | ± 2.5 | dB | |
| Затримка часу | 0.01 | - | 150 | us | Індивідуальні |
| Точність затримки | -5‰ | - | +5‰ | - | |
| вносяться втрати | 0 | 10 | 20 | dB | Індивідуальні |
| Вхід VSWR | - | 1.5 | 2 | - | |
| Вихід VSWR | - | 1.5 | 2 | - | |
| повний опір | - | 50 | - | Ω | |
| Вхідна компресія 1 дБ | - | +10 | +15 | дБм | |
| Коефіцієнт відхилення паразитних сигналів | 60 | - | - | dBc | |
| Шумовий рисунок | - | 40 | 50 | dB | 5 мкс, 25℃ |
| Температура роботи | -55 | - | +85 | ℃ | Див. інформацію для замовлення |
| Температура зберігання | -55 | - | +85 | ℃ | |
| Відносна затримка в залежності від температури | - | - | 7 | ppm/℃ | |
| Внесені втрати в залежності від температури | - | 3 | 6 | % / ℃ | |
Опис роз'єму та джерело живлення
| Pin | 1 、 2 | 3, 4, 5 | 6 、 7 | 8 、 9 |
| Напруга | NC | GND | + 12V | NC |
| Поточний рейтинг | - | - | 0.15 | - |
| Макс. Струм | 1 |

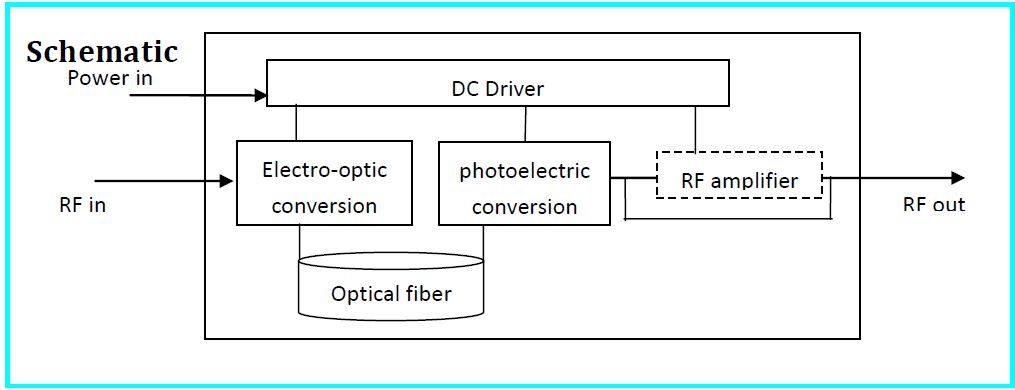

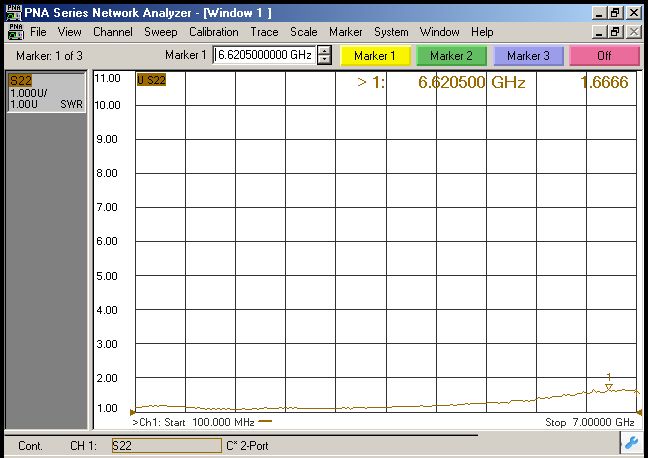

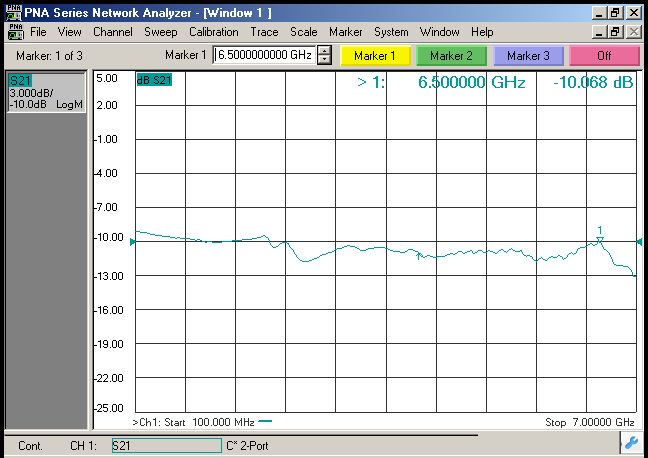

Типові криві відгуку (25℃)
Розміри та штифти (одиниця вимірювання: мм [дюйм])
РЧ-роз'єм: SMA-K (на замовлення)
Роз'єм постійного струму: DE-9PS (на замовлення)
| Тип продукту | LK-D-SS-06-TG | Зауваження | |||||
| Затримка часу (сША) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（мм） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Тип продукту | LK-D-SS-06-TP | Зауваження | |||||
| Затримка часу (сша) | 8 | 35 | 60 | 80 | 110 | 150 | компактний |
| X（мм） | 20 | 45 | 55 | 65 | 78 | 95 | |
Інформація про замовлення
| Тип продукту | Пакети | Рівні якості | Температура роботи | Температура зберігання |
| LK-D-SS-06-TGI | Standard | Промислового класу | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Середньосортний | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Спеціальний сорт | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | компактний | Промислового класу | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Середньосортний | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Спеціальний сорт | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
додатків
Тестування/калібрування радарів
Обробка сигналів
Електронна війна
Phased array antenna
Моделювання антени
