Передавач UWB з прямою модуляцією серії LK-NYCMT
- Надширокосмуговий (краще ніж 18 ГГц)
- CWDM
- Високий динамічний діапазон
- Висока вихідна потужність
- Низький RIN
- Робоча температура корпусу: (-40℃～70℃)
Опис Продукту*
Передавач LK-NYCMT в основному складається з високошвидкісного лазера з розподіленим зворотним зв'язком (DFB) з прямою модульацією, схеми автоматичного регулювання оптичної потужності, схеми автоматичного регулювання температури, схеми стабілізації перетворення напруги, схеми моніторингу та індикації. Цей передавач пропонує вибір довжин хвиль (1270 нм, 1290 нм, 1310 нм, 1330 нм, 1350 нм, 1370 нм, 1390 нм) та може похвалитися смугою пропускання модуляції, що перевищує 18 ГГц, з вихідною потужністю, здатною досягати 10 мВт.
Передавач LK-NYCMT працює від одного позитивного джерела живлення та розроблений для надійної роботи в діапазоні напруги від +7 В до +36 В. Він може похвалитися кількома перевагами, включаючи низький рівень шуму відносної інтенсивності (RIN), чудову стабільність вихідної довжини хвилі та високу вихідну потужність, що разом сприяє його чудовій продуктивності в системах оптичного зв'язку.
Крім того, передавач LK-NYCMT оснащений функцією індикації, яка забезпечує чіткий зворотний зв'язок про стан джерела живлення та оптичного вихідного сигналу, гарантуючи, що робочі параметри системи знаходяться в межах потрібного діапазону. Ця функція має вирішальне значення для підтримки цілісності системи та сприяння швидкому усуненню несправностей.
Технічні характеристики
Абсолютний максимальний рейтинг
| Параметр | Symbol | мінімум | Тип. | Максимум | Блок |
| Температура зберігання | TSTG | -55 | +25 | +85 | ℃ |
| робоча температура | TC | -40 | +25 | +70 | ℃ |
| Вхідна потужність радіочастотного сигналу1 | Pin | - | +10 | +20 | дБм |
| Напруга | Vin | +7 | +12 | +36 | V |
(1) Режим роботи безперервної хвилі (CW).
Оптичні та електричні характеристики (TC = 22±3℃)
| Параметр | Symbol | стан | мінімум | Тип. | Максимум | Блок |
| Довжина хвилі | λ | - | 1370 | CWDM | 1390 | nm |
| Частота (3 дБ) | f3dB | X діапазон | 0.1 | - | 12 | ГГц |
| Ку-група | 1 | - | 18 | |||
| Світлова вихідна потужність | P | - | 5 | 10 | - | mW |
| Шум відносної інтенсивності | РІН | - | - | - | -155 | дБн/Гц |
| Втрати на відбиття (КСХН) | КСВ | X діапазон | - | - | 2 | - |
| Ку-група | - | - | 2.2 | |||
| Вхідна компресія 1 дБ | - | - | +13 | +15 | - | дБм |
Блок живлення (TC = 22±3℃)
| Параметр | мінімум | Тип. | Максимум | Блок |
| Напруга | +7 | +12 | +36 | V |
| Поточний(2) | 0.07 | 0.1 | 1 | A |
(2) Умови випробування: Vн=+12 В.
● Типова крива відгуку
Рисунок 1. Типова крива відгуку передавача LK-NYCMT-X
Рисунок 2. Типова крива відгуку передавача LK-NYCMT-Ku

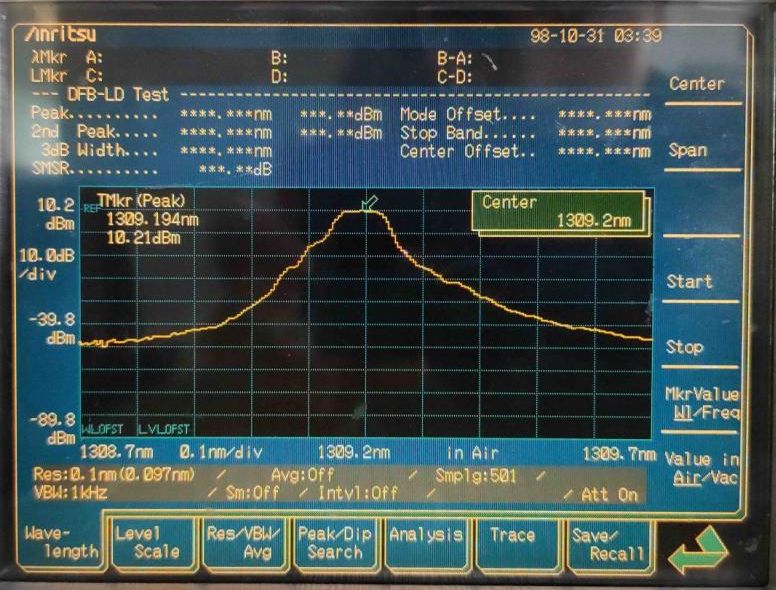

● Типова спектрограма
Рисунок 3. Типова спектрограма передавача LK-NYCMT
● Одиниця розміру: мм [дюйм]
Рисунок 4. Розміри передавача LK-NYCMT
Радіочастотний роз'єм: SMA
Роз'єм живлення: J30J-9-ZKP
● Контакт блоку живлення
| Параметр | Опис | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Напруга | Vin | NC | GND | NC | |||||
● інформація для замовлення
Аркуш 1：
| Symbol | Опис |
| CM | Мультиплексор CWDM з грубим поділом довжини хвилі, 7-контактний корпус типу "метелик" |
2 Sheet
| Symbol | Опис |
| X | 0.1 ～ 12 ГГц |
| Ku | 1 ～ 18 ГГц |
Аркуш 3：
| Symbol | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Довжина хвилі (нм) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Аркуш 4：
| Symbol | Тип роз'єму | Опис |
| N | Індивідуальні | Індивідуальні |
| A | ФК / БТР | Стандартне волокно SM 9/125 мкм |
| P | ФК / ПК | Стандартне волокно SM 9/125 мкм |
додатків
Антена та радар
Система електронної протидії
Передача аналогових радіочастотних каналів
Широкосмуговий бездротовий зв'язок
Базова станція мобільного зв'язку
